Классификация паровых турбин: одноступенчатые и многоступенчатые решения
2025-09-16
Содержание:
Конструктивные особенности паровых турбин
Критерии выбора паровой турбины
Инновационные решения: паровая микротурбина MST
Часто задаваемые вопросы (FAQ)
Заключение
Паровые турбины （https://www.chinaturbo.ru/products/тэц-паротурбинная-электростанция/паровая-турбина/）
уже более века остаются неотъемлемым компонентом мировой энергетики и промышленности. Несмотря на появление альтернативных технологий, они продолжают играть ключевую роль в выработке электроэнергии и обеспечении производственных процессов в различных отраслях — от металлургии и химической промышленности до целлюлозно-бумажного производства и энергоэффективных когенерационных систем. Конструктивные особенности турбин напрямую влияют на их эффективность, надежность и экономическую целесообразность применения. В этой статье подробно рассматриваются два основных типа паровых турбин — одноступенчатые и многоступенчатые, их отличия, сферы применения и критерии выбора.
Конструктивные особенности паровых турбин
По своей конструкции паровые турбины делятся на два принципиально разных типа: одноступенчатые и многоступенчатые. Одноступенчатые турбины характеризуются простотой конструкции и экономичностью, в то время как многоступенчатые отличаются более сложным устройством, но при этом обеспечивают значительно более высокий КПД и мощность.
Одноступенчатые паровые турбины представляют собой агрегаты с одним рабочим колесом, в котором происходит полное расширение пара. Благодаря простой конструкции они отличаются низкой стоимостью изготовления и эксплуатации, а также легкостью в обслуживании. Однако такой тип турбин имеет ограниченную мощность (обычно не более 1000 кВт) и относительно низкий КПД. Именно поэтому их применение оправдано в основном в качестве резервных источников энергии, для привода вспомогательного оборудования или на малых производствах с невысокими требованиями к энергоэффективности.

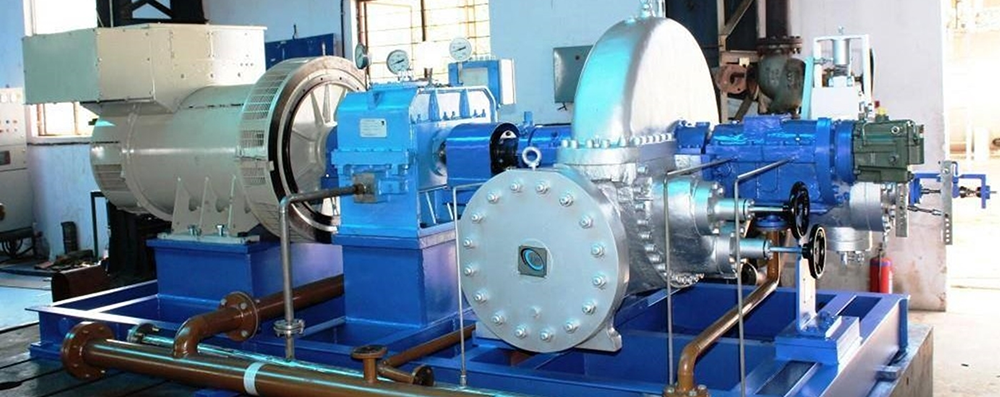

Одноступенчатые паровые турбины
Многоступенчатые паровые турбины, в свою очередь, состоят из нескольких последовательных ступеней, что позволяет постепенно преобразовывать энергию пара. Такая конструкция обеспечивает высокий КПД, возможность работы в широком диапазоне давлений и температур, а также значительную выходную мощность — от сотен кВт до сотен МВт. Эти турбины находят применение на крупных ТЭЦ, в металлургической, химической и других отраслях промышленности, где требуется высокоэффективное и надежное энергетическое оборудование.
Многоступенчатые паровые турбины
Сравнительный анализ одноступенчатых и многоступенчатых турбин
Для инженерно-технического выбора необходимо детально понимать физические и конструктивные различия между типами турбин. Основное отличие заключается не просто в количестве ступеней, а в фундаментальном подходе к преобразованию энергии пара.
Термодинамический принцип и КПД
В одноступенчатой турбине весь доступный теплоперепад (Δh) реализуется в одной ступени. Это приводит к высоким окружным скоростям и большим потерям с выходной скоростью, что ограничивает общий термический КПД уровнем 40-50%. Многоступенчатая турбина последовательно дробит общий теплоперепад на несколько небольших перепадов в каждой ступени. Это позволяет:
● Снизить окружные скорости до оптимальных значений (250-300 м/с).
● Вторично использовать скорость потока: кинетическая энергия пара на выходе из предыдущей ступени является входной энергией для последующей.
● Применить принцип повторного нагрева (reheat) в корпусе турбины, снижая влажность пара и повышая эффективность последних ступеней.
В результате многоступенчатые агрегаты достигают электрического КПД до 85-90% в конденсационном режиме.
Конструктивные и механические аспекты
● Ротор: В одноступенчатых турбинах используется простой барабанный или дисковый ротор. В многоступенчатых — кованый ротор сложной формы (диаметром до 1.5 м и длиной до 15 м) с проточками для крепления рабочих лопаток, требующий точнейшей динамической балансировки.
● Система уплотнений: Одноступенчатые турбины оснащаются лабиринтовыми уплотнениями. В многоступенчатых применяются комбинированные системы: лабиринтовые + щелевые уплотнения, а на современных моделях — гидродинамические (испарительные) или активные магнитные уплотнения, минимизирующие перетечки пара между ступенями.
● Материалы: Для многоступенчатых турбин критически важенcorrect подбор материалов вдоль проточной части. Лопатки первых ступеней (высокие температуры ~600°C) изготавливаются из жаропрочных никелевых сплавов. Лопатки последних ступеней (большая длина, эрозия от влаги) — из титановых сплавов или нержавеющих сталей с защитными покрытиями.
Эксплуатационные характеристики
● Регулирование нагрузки: Одноступенчатые турбины часто работают с дроссельным регулированием, что неэкономно. Многоступенчатые используют сопловое (клапанное) регулирование, позволяющее поддерживать высокий КПД при изменениях нагрузки.
● Вибронагруженность: Сбалансированная многоступенчатая конструкция обеспечивает лучшую виброустойчивость по сравнению с высокооборотным одноступенчатым ротором.
● Тепловые расширения: Конструкция корпуса и ротора многоступенчатых турбин должна компенсировать значительные тепловые расширения при пусках и остановах, для чего применяются системы скользящих опор и гибкие couplingи.
Сравнение ключевых параметров представлено в таблице:
Для наглядности основные различия между двумя типами турбин представлены в таблице ниже:
| Параметр | Одноступенчатые турбины | Многоступенчатые турбины |
| Термический КПД | Низкий (40-50%) | Высокий (75-90%) |
| Удельный расход пара | Высокий (≥10 кг/кВт·ч) | Низкий (3.5-6.5 кг/кВт·ч) |
| Скорость вращения | Высокая (до 10 000 об/мин и более) | Стандартная (1500/3000/3600 об/мин) |
| Капитальные затраты | Низкие | Высокие |
| Эксплуатационные расходы | Высокие (из-за низкого КПД) | Низкие |
| Гибкость работы | Ограниченная | Высокая (широкий диапазон нагрузок) |
| Требования к пару | Низкого давления, насыщенный или слабоперегретый | Широкий диапазон давлений и температур |
Критерии выбора паровой турбины
Выбор оптимального типа турбины — комплексная инженерная задача, требующая технико-экономического обоснования (ТЭО). Решение принимается на основе анализа следующих ключевых критериев:
1. Технические параметры проекта
● Требуемая мощность (кВт/МВт): Основной определяющий фактор. Мощности до 1-2 МВт — зона выбора одноступенчатых турбин. Свыше 2 МВт — практически всегда применяются многоступенчатые решения.
● Параметры пара на входе (давление, температура): Высокие начальные параметры (более 2.9 МПа, 400°C) требуют многоступенчатой конструкции для эффективного использования энергии.
● Режим работы (базовый/пиковый): Для базовой непрерывной работы с высокой нагрузкой предпочтительны многоступенчатые турбины. Для резервных или пиковых режимов (несколько сотен часов в год) может быть оправдана установка простой одноступенчатой турбины.
2. Экономическая эффективность
● CAPEX (капитальные затраты): Одноступенчатые турбины требуют меньших первоначальных вложений.
● OPEX (эксплуатационные расходы): Многоступенчатые турбины, благодаря высокому КПД, обеспечивают значительную экономию на топливе или паре в течение всего срока службы.
● Срок окупаемости (Payback Period): Расчет должен учитывать стоимость пара/топлива, планируемый режим работы и разницу в КПД. Формула для упрощенного расчета: Срок окупаемости (лет) = (CAPEX мн. - CAPEX од.) / (Годовая экономия на топливе).
3. Эксплуатационные требования
● Надежность и доступность (Availability): Многоступенчатые турбины имеют более высокий ресурс и надежность при работе в базовом режиме.
● Требования к обслуживанию: Одноступенчатые турбины проще в обслуживании силами собственного персонала. Многоступенчатые требуют высококвалифицированных специалистов и сервисного обслуживания.
● Гибкость и автоматизация: Современные многоступенчатые турбины легко интегрируются в системы АСУ ТП (DCS) и позволяют гибко менять нагрузку.
Прочие факторы
● Наличие площадки: Габариты и фундамент. Многоступенчатые турбины требуют массивного фундамента и большего пространства.
● Водопотребление: Конденсационные турбины требуют большого количества воды для охлаждения конденсатора.
● Перспективы развития предприятия: Выбор должен учитывать возможный рост энергопотребления в будущем.
Заключение по выбору:
Одноступенчатая турбина — это простое и быстрое решение для маломощных, вспомогательных или резервных применений с нерегулярным режимом работы, где первоначальная стоимость является решающим фактором.
Многоступенчатая турбина — это инвестиция в энергоэффективность. Ее выбор экономически оправдан для базовых режимов работы с высокой загрузкой, где экономия на эксплуатационных расходах многократно окупает более высокие капитальные вложения в течение жизненного цикла оборудования.
Инновационные решения: паровая микротурбина MST
В современных условиях все более востребованными становятся компактные и эффективные решения, сочетающие в себе преимущества обоих типов турбин. Примером такого оборудования может служить паровая микротурбина MST типа, разработанная компанией Dongturbo Electric Company Ltd (DTEC) (https://www.chinaturbo.ru/).
Данная турбина обладает следующими характеристиками:
- Диаметр делительной окружности рабочего колеса — 380 мм
- Частота вращения главного вала — 1500/3000/5600/6500 об/мин
- Мощность установки — 1–500 кВт
- Минимальное давление пара на входе — 0,15 МПа
- Возможность работы как на перегретом, так и на насыщенном паре
Преимущества MST-турбины:
● Широкий рабочий диапазон давления (0,15–4,9 МПа)
● Возможность проектирования однослойной и двухслойной компоновки
● Простота монтажа и быстрая установка
● Поддержка современных систем управления: ETS, TSI, DCS
● Интегрированные лопасти крыльчатки обеспечивают высокую безопасность и долговечность
Области применения микротурбины MST включают производство цемента и керамики, электростанции и ТЭЦ, химическую и бумажную промышленность, металлургию, сахарные заводы и системы утилизации отходов.
Основные модели мини паротурбины:
| Модели | Мощность (КВт) | Скорость оборотов (об/мин) | Вход | Расход (кг / кВт.ч) |
Выхлопное давление(Mpa) | Масса (t) | Габаритные размерыLxWxH(mm) | ||
| Давление (Mpa) | Температура (℃） | Поток (т/ч) | |||||||
| N0.05-1.27 | 30-50 | 1500 | 1.27 | 300 | 0.3 | 6.2 | 0.06 | 0.33 | 506x211x621 |
| N0.07-1.27 | 50-70 | 1500 | 1.27 | 300 | 0.5 | 6.42 | 0.06 | 0.43 | 560x251x652 |
| N0.03-1.27 | 1-30 | 1500 | 1.27 | 300 | 0.2 | 6.67 | 0.06 | 0.16 | 322x211x351 |
| N0.1-1.27 | 70-100 | 1500 | 1.27 | 300 | 0.6 | 6.36 | 0.06 | 0.55 | 706x403x666 |
| NO.15-1.27 | 150 | 1500 | 1.27 | 300 | 1 | 6.35 | 0.05 | 0.62 | 735x432x701 |
| N0.2-1.27 | 200 | 1500 | 1.27 | 300 | 1.3 | 6.36 | 0.05 | 0.7 | 821x456x801 |
| N0.3-1.27 | 300 | 1500 | 1.27 | 300 | 1.9 | 6.33 | 0.05 | 0.76 | 850x475x855 |
| N0.4-1.27 | 400 | 1500 | 1.27 | 300 | 2.7 | 6.63 | 0.05 | 0.81 | 933x520x900 |
| N0.5-1.27 | 500 | 1500 | 1.27 | 300 | 3.1 | 6.25 | 0.05 | 0.88 | 988x622x956 |
| N.55-1.27 | 550 | 1500 | 1.27 | 300 | 3.7 | 6.74 | 0.05 | 0.9 | 988x635x975 |
| N0.6-1.27 | 600 | 1500 | 1.27 | 300 | 4 | 6.7 | 0.05 | 0.95 | 1010x755x1000 |
| B0.05-1.27/0.2 | 30-50 | 1500 | 1.27 | 300 | 0.8 | 26.2 | 0.2 | 0.31 | 506x211x621 |
| B0.07-1.27/0.2 | 50-70 | 1500 | 1.27 | 300 | 1.3 | 26.42 | 0.2 | 0.43 | 506x251x652 |
| B0.03-1.27/0.2 | 1-30 | 1500 | 1.27 | 300 | 0 | 26.67 | 0.2 | 0.16 | 322x211x351 |
| B0.1-1.27/0.2 | 70-100 | 1500 | 1.27 | 300 | 1.8 | 26.36 | 0.2 | 0.55 | 706x403x666 |
| B0.15-1.27/0.2 | 150 | 1500 | 1.27 | 300 | 4 | 26.35 | 0.2 | 0.62 | 735x432x701 |
| B0.2-1.27/0.2 | 200 | 1500 | 1.27 | 300 | 5.3 | 26.36 | 0.2 | 0.7 | 821x456x801 |
| B0.3-1.27/0.2 | 300 | 1500 | 1.27 | 300 | 7.9 | 26.33 | 0.2 | 0.76 | 850x475x855 |
| B0.4-1.27/0.2 | 400 | 1500 | 1.27 | 300 | 11 | 26.63 | 0.2 | 0.81 | 933x520x900 |
| B0.5-1.27/0.2 | 500 | 1500 | 1.27 | 300 | 13 | 26.25 | 0.2 | 0.88 | 988x622x956 |
| B0.55-1.27/0.2 | 550 | 1500 | 1.27 | 300 | 15 | 26.74 | 0.2 | 0.9 | 988x635x975 |
| B0.6-1.27/0.2 | 600 | 1500 | 1.27 | 300 | 16 | 26.7 | 0.2 | 0.95 | 1010x755x1000 |
Часто задаваемые вопросы (FAQ)
1.Чем отличается одноступенчатая турбина от многоступенчатой?
Одноступенчатая турбина имеет одну ступень расширения пара и подходит для малых мощностей. Многоступенчатая состоит из нескольких ступеней, обладает высоким КПД и применяется в мощных установках.
2.Какой КПД у многоступенчатых турбин?
КПД многоступенчатых турбин может достигать 80–85%, в то время как у одноступенчатых этот показатель обычно находится в пределах 40–50%.
3.Можно ли использовать паровые турбины для утилизации тепла?
Да, особенно микротурбины типа MST, которые эффективно работают на сбросном паре и в системах когенерации.
4.Что важно учесть при выборе турбины?
Мощность, параметры пара (давление, температура), требуемый КПД, бюджет на приобретение и обслуживание.
5.Поддерживает ли MST-турбина автоматическое управление?
Да, она интегрируется с современными системами управления, такими как DCS, ETS и TSI.
6.Насколько надежны турбины DTEC?
Оборудование DTEC производится с соблюдением международных стандартов качества, использует передовые технологии и отличается высокой долговечностью.
Если у вас остались вопросы или нужна помощь в подборе оборудования — обращайтесь к специалистам DTEC для получения консультации и расчёта под ваши задачи.
Заключение
Правильный выбор паровой турбины требует комплексного анализа технических требований и экономических аспектов проекта. Одноступенчатые турбины остаются востребованными для маломощных применений, в то время как многоступенчатые обеспечивают высокую эффективность для крупных промышленных объектов. Современные разработки, такие как микротурбина MST, демонстрируют, что даже в компактном исполнении можно достичь высокой энергоэффективности и надежности.
Как ведущий поставщик решений в области паровых турбин, ДонгТурбо Электрическая предлагает индивидуальный подход к каждому проекту, разрабатывая оборудование, максимально соответствующее вашим потребностям. Наши специалисты обеспечат полный цикл сопровождения ― от подбора оптимальной конфигурации до внедрения и технической поддержки.
В случае возникновения вопросов в процессе эксплуатации мы связываемся с клиентом в течение 24 часов, проводим анализ причин и предлагаем эффективное решение. Такой подход гарантирует стабильную работу оборудования и минимизацию возможных простоев.
Свяжитесь с нами (https://www.chinaturbo.ru/contact/) уже сегодня, чтобы получить персональную консультацию и подобрать лучшее решение для вашего бизнеса!
